راهنمای جامع سقف استندینگ سیم (Standing Seam)؛ از تاریخچه تا اجرا

در میان انواع پوشش‌های سقف فلزی، نامی که در سال‌های اخیر بیش از همه در پروژه‌های صنعتی، تجاری و حتی ویلایی‌های مدرن شنیده می‌شود، استندینگ سیم (Standing Seam)  است. این سیستم که به دلیل ظاهر خطی و مدرن خود به انتخاب اول معماران تبدیل شده، فراتر از یک قاب زیبا، یک راهکار مهندسی کامل برای مقابله با نشت، خوردگی و انبساط حرارتی است.

در این راهنمای جامع از وب‌سایت کینگ متال، قصد داریم به تمام ابعاد این سیستم بپردازیم؛ از تولد آن در صنعت، تا تحلیل مکانیکی درز، مقایسه با سایر روش‌ها و راهنمای گام‌به‌گام اجرا. اگر شما مهندس، پیمانکار یا کارفرمایی هستید که به دنبال یک سقف بدون دردسر برای دهه‌ها هستید، این مقاله دقیقاً برای شماست.

تاریخچه استندینگ سیم؛ از کارگاه‌های دستی تا تکنولوژی روز

برای درک ارزش استندینگ سیم، باید بدانیم این تکنولوژی از کجا آمده است.

تولد ایده درز ایستاده

ریشه استندینگ سیم به قرن نوزدهم و زمانی برمی‌گردد که صنعتگران اروپایی برای آب‌بندی سقف‌های فلزی، به جای استفاده از پیچ (که امکانات تولیدش محدود بود)، لبه‌های ورق را روی هم خم می‌کردند تا یک درز «ایستاده» و بالاتر از سطح آب بسازند. این ایده ساده، پایه‌ای شد برای سیستمی که امروز از پیشرفته‌ترین راهکارهای پوشش سقف دنیاست.

تکامل با انقلاب صنعتی

با پیشرفت صنعت فولاد و ظهور دستگاه‌های رول‌فرمینگ (Roll Forming) در قرن بیستم، تولید ورق‌های بلند و پیوسته ممکن شد. کم کم در آمریکا و اروپا، سیستم‌های اتصال مخفی (مانند کلیپس‌های کشویی) به این درز اضافه شدند و مشکل بزرگ انبساط حرارتی حل گردید. این نقطه عطفی بود که استندینگ سیم را از یک سقف ساده به یک «سیستم مهندسی متحرک» تبدیل کرد.

استندینگ سیم در بازار ایران

در دو دهه اخیر، با ورود تکنولوژی به پروژه‌های نوسازی و صنعتی ایران، استندینگ سیم به عنوان جایگزین شایسته سیستم‌های پیچ‌دار قدیمی شناخته شد. برند کینگ متال با بهره‌گیری از این تجربه جهانی، این سیستم را با کیفیت و استاندارد روز، در خدمت پروژه‌های داخلی قرار داده است.

استندینگ سیم چیست؟ تعریف دقیق و اجزای سیستم

به زبان ساده، استندینگ سیم نوعی پوشش سقف فلزی است که در آن، ورق‌های مجاور از طریق یک درز عمودی (ایستاده) به یکدیگر متصل می‌شوند؛ بدون اینکه هیچ پیچ یا سوراخی از سطح ورق عبور کند.

اجزای اصلی سیستم

برای شناخت کامل سیستم، باید با چهار جزء اصلی آن آشنا باشیم:

1. ورق پوششی: معمولاً از فولاد با پوشش گالوانیزه یا آلوزینک، یا آلومینیوم و مس (در پروژه‌های خاص).

2. کلیپس (Clip): قطعه اتصالی که ورق را به زیرسازی (پرلین یا ناو) متصل می‌کند و اجازه حرکت حرارتی می‌دهد.

3. زیرسازی (Purlins/Structure): اسکلت نگه‌دارنده که معمولاً از پروفیل‌های سرد نورد شده (سازه‌های سبک) یا فلزی ساخته می‌شود.

4. درز ایستاده (Standing Seam): ناحیه‌ای که لبه دو ورق به هم قفل می‌شود و ارتفاعی بالاتر از سطح سقف دارد تا آب را هدایت کند.

چگونه درز ایستاده آب را دفع می‌کند؟

شاید تصور کنید آب از کانال عمودی درز به داخل نفوذ می‌کند، اما واقعیت مهندسی این است که درز ایستاده یک سد مکانیکی ایجاد می‌کند. آب باران به دلیل جاذبه و نیروی مویینگی، نمی‌تواند از مسیر بالارونده درز عبور کند؛ به همین دلیل، سطح حساس ورق و سوراخ‌ها (که اصلاً وجود ندارند) کاملاً از آب دور می‌مانند. این طراحی است که سقف را از سیستم‌های پیچ‌دار کاملاً متمایز می‌کند.

آناتومی درز و تحلیل مکانیکی اتصال (زیبایی تخصص کینگ متال)

برای یک مهندس، مهم‌ترین بخش استندینگ سیم، هندسه درز و مقاومت مکانیکی آن است. بیایید عمیق‌تر وارد این موضوع شویم:

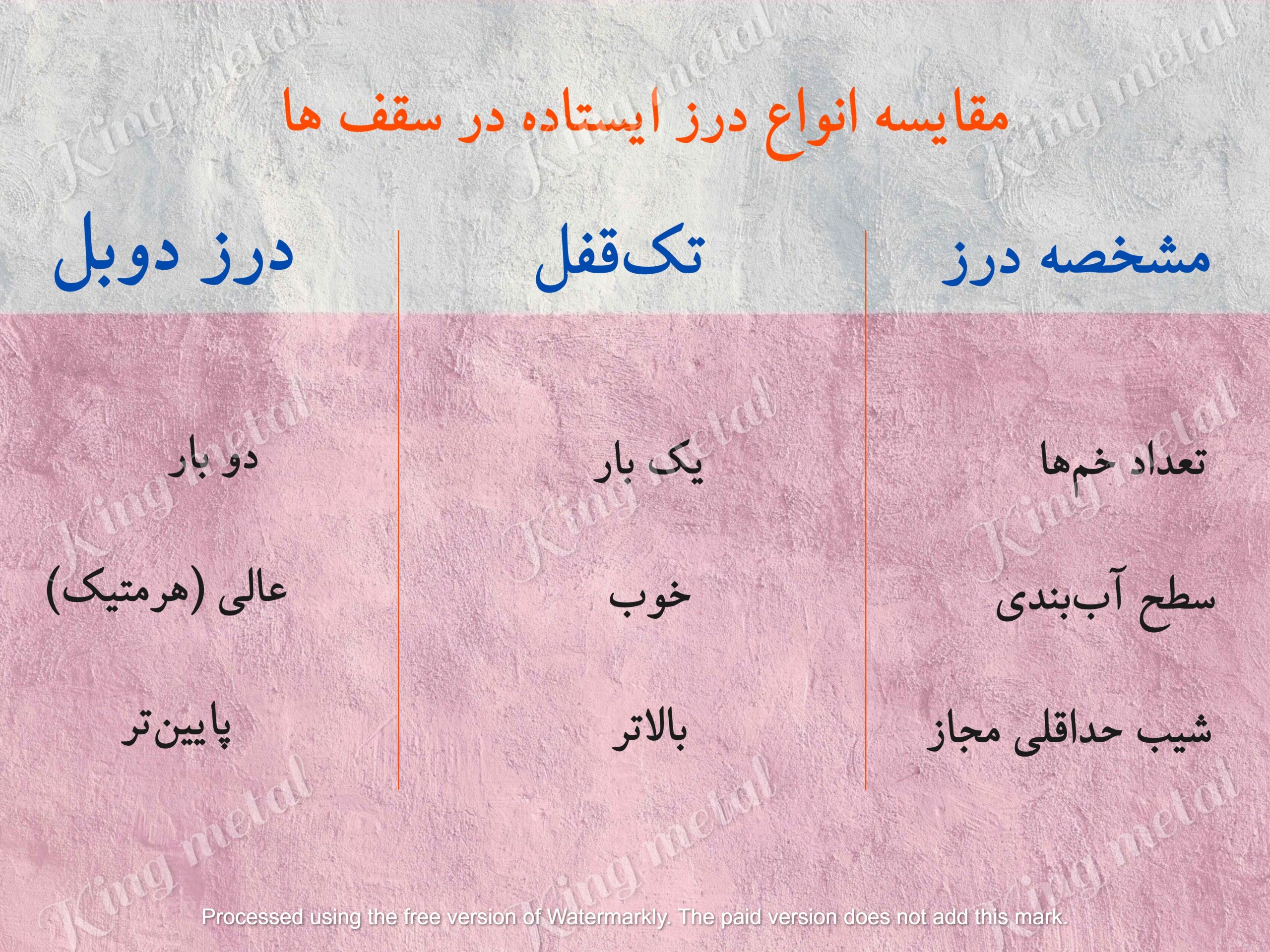

انواع پروفیل درز

درز ایستاده معمولاً در دو فرم هندسی ساخته می‌شود:

• درز تک‌قفل (Single Lock): لبه ورق‌ها یک بار خم می‌شوند و به هم قفل می‌شوند. برای شیب‌های نسبتاً زیاد مناسب است.

• درز دوبل (Double Lock): لبه ورق‌ها دو بار خم می‌شوند تا یک اتصال کاملاً هرمتیک ایجاد شود. این نوع برای شیب‌های کم و بارش‌های سنگین، ایده‌آل است و بالاترین درجه آب‌بندی را فراهم می‌کند.

در کینگ متال کلیه ورق ها بصورت درز دوبل به همدیکر متصل می شوند تا در هر شرایط جوی مقاومت ایده آل از خود نشان دهند .

نقش کلیپس‌ها در یکپارچگی سازه

کلیپس نه فقط «گیره» است، بلکه یک اتصال مهندسی است که دو وظیفه دارد:

1. مقاومت در برابر باد و فشار مکش: کلیپس باید بتواند نیروی بالابرنده (Uplift Force) ناشی از باد را به زیرسازی منتقل کند بدون اینکه ورق پاره شود.

2. امکان حرکت حرارتی: نوعی از کلیپس‌ها (کلیپس ثابت) ورق را می‌خکوب می‌کنند و نوع دیگر (کلیپس کشویی) اجازه انبساط طولی به ورق می‌دهد. این دوگونه مهندسی، تعادل بین ثبات و انعطاف را برقرار می‌کنند.

رفتار حرارتی؛ چرا استندینگ سیم در هوای سرد و گرم تغییر شکل نمی‌دهد؟

فلز در برابر گرما منبسط و در برابر سرما منقبض می‌شود. اگر این حرکت کنترل نشود، سقف دچار پیچش، کمانش یا کنده‌شدن درزها می‌شود. اینجاست که استندینگ سیم هوشمندی خود را نشان می‌دهد.

ضریب انبساط حرارتی و محاسبه تغییر طول

ضریب انبساط حرارتی فولاد حدود ۰,۰۰۰۰۱۱۷ میلی‌متر بر میلی‌متر بر درجه سانتی‌گراد است. در یک ورق ۱۰ متری با اختلاف دمای ۶۰ درجه سانتی‌گراد (مثلاً از منفی ۱۰ تا مثبت ۵۰ درجه)، تغییر طول تقریباً ۷ میلی‌متر محاسبه می‌شود. این عدد شاید کوچک به نظر برسد، اما اگر قفل شود، تنش‌هایی معادل کیلوگرم‌ها بر سانتی‌متر مربع ایجاد می‌کند که به ساختار آسیب می‌زند.

راه‌حل خردمندانه: حرکت آزاد روی کلیپس

در سیستم استندینگ سیم، ورق روی کلیپس‌های کشویی حرکت می‌کند و این تغییر طول بدون هیچ تنشی جذب می‌شود. نتیجه این طراحی، سقفی است که در گرم‌ترین تابستان و سردترین زمستان، از نظر ابعادی پایدار باقی می‌ماند و هیچ ترک یا جدا شدن درزی رخ نمی‌دهد. این مزیت در اقلیم‌های با نوسان دمایی شدید مانند مناطق کوهستانی و سردسیر، بی‌نظیر است.

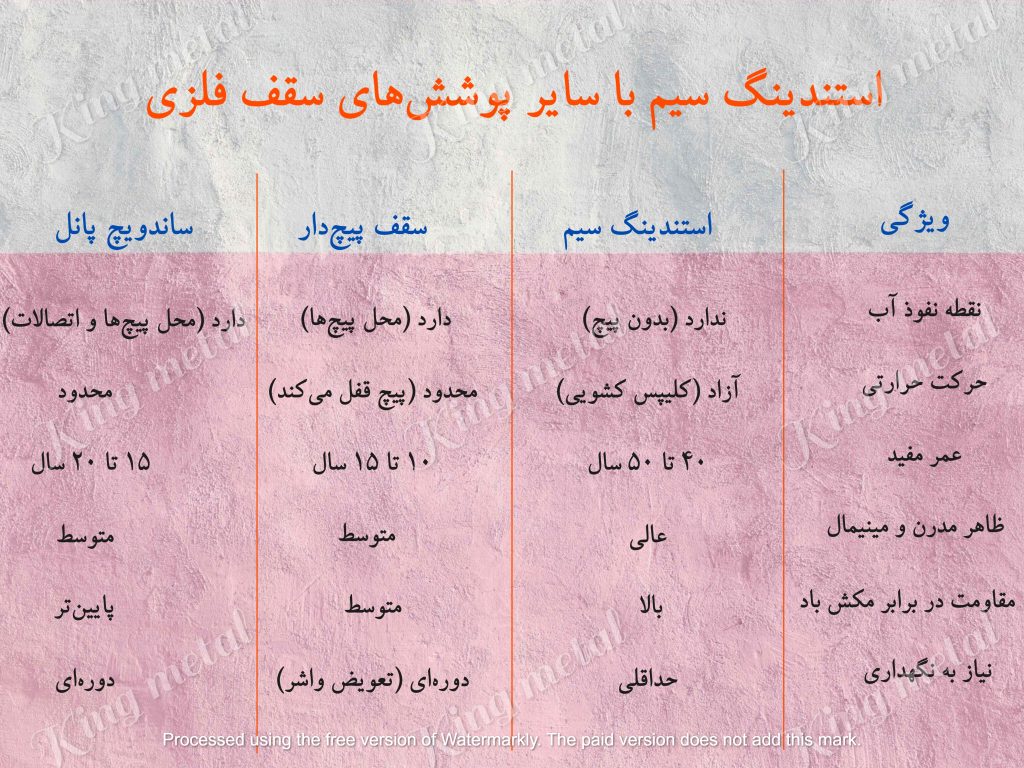

تفاوت استندینگ سیم با سایر پوشش‌های سقف فلزی

راهنمای گام‌به‌گام نصب استندینگ سیم (زیربنای تضمین کیفیت)

نصب صحیح، ۸۰ درصد کیفیت نهایی یک سقف استندینگ سیم را تعیین می‌کند. این فرآیند به دقت مهندسی و ابزار تخصصی نیاز دارد:

گام اول: آماده‌سازی زیرسازی و رعایت شیب

اسکلت (پرلین‌ها) باید کاملاً تراز و با فاصله‌گذاری استاندارد نصب شوند. شیب حداقلی سقف با توجه به نوع درز (تک یا دوبل) تعیین می‌شود و طبق مبحث ششم مقررات ملی، بارهای برف و باد منطقه باید در طراحی زیرسازی لحاظ شده باشند.

گام دوم: اجرای غشای آب‌بند (Underlayment)

روی زیرسازی، یک لایه عایق رطوبتی (ممبران یا غشای نانو) نصب می‌شود تا در صورت تجمع میعان یا نفوذ احتمالی، کل سیستم را محافظت کند؛ این لایه «خط دفاعی دوم» سقف است.

گام سوم: نصب کلیپس‌ها

کلیپس‌ها با پیچ یا پرچ (با تورک استاندارد) روی پرلین‌ها نصب می‌شوند. فاصله و نوع کلیپس (ثابت یا کشویی) باید مطابق نقشه مهندسی و برای هر منطقه جغرافیایی مجزا محاسبه شود.

گام چهارم: اجرای ورق و فرم‌دهی درز

ورق‌های بلند (معمولاً بدون اتصال عرضی در کل طول سقف) روی کلیپس‌ها قرار می‌گیرند. سپس با دستگاه سیمینگ (Seaming Machine) یا ابزار دستی مخصوص، لبه ورق‌ها خم و قفل می‌شوند. این دستگاه باید فشار یکنواختی اعمال کند تا درز به صورت کاملاً هرمتیک و بدون پارگی ورق بسته شود.

ابزارهای ضروری نصب

تیم اجرا باید به ابزارهای تخصصی زیر مجهز باشد:

• دستگاه Seaming برقی یا دستی (مخصوص نوع درز)

• دستگاه تاکن (Folding Tool) دستی برای لبه‌ها و گوشه‌ها

• پیچ‌گوشتی پنوماتیک با تورک کنترل‌شده برای کلیپس‌ها

• ابزار برش ورق (به هیچ وجه از آسیاب برشی استفاده نکنید تا به پوشش ضدخوردگی آسیب نرسد)

نکته فنی مهم: برش ورق‌ها باید با قیچی مخصوص یا گیوتین انجام شود، نه برش گرم یا زاویه‌ای، تا لایه محافظ (آلوزینک یا گالوانیزه) در محل برش نسوزد و دچار خوردگی زودرس نشود.

نکات کلیدی در طراحی سازه‌ای طبق مبحث ۶ مقررات ملی

سقف استندینگ سیم به دلیل سطح صاف و پوشش نورد سرد، در معرض نیروی مکش باد (Negative Wind Pressure) قرار دارد. این نیرو می‌تواند ورق را به سمت بالا بکشد.

1. انتخاب ضخامت ورق باید بر اساس دهانه زیرسازی و محاسبات باد انجام شود.

2. کلیپس‌ها باید متناسب با مقاومت کششی موردنیاز (Spring Steel یا ضدزنگ) انتخاب شوند.

3. در مناطق برف‌گیر، باید امکان تجمع و حرکت برف روی سقف لحاظ شود تا از لغزش ناگهانی و آسیب جلوگیری شود؛ نصب برف گیر (Snow Guard) در این مناطق ضروری است.

تحلیل اقتصادی استندینگ سیم؛ سرمایه‌گذاری هوشمندانه

بگذارید صادق باشیم؛ هزینه اولیه استندینگ سیم از سقف‌های ساده بیشتر است. اما این «ارزان‌ترین سقف ممکن» در بلندمدت است.

چرا هزینه اولیه بالاتر، در نهایت به نفع شماست؟
